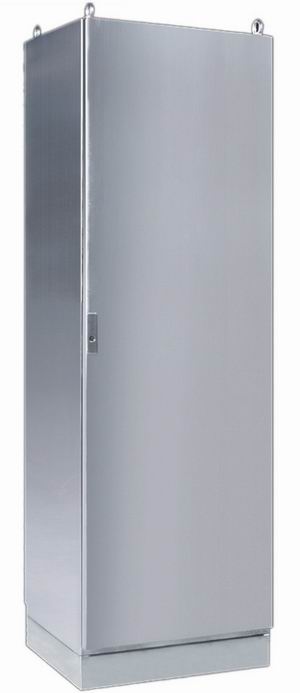

维牧BES独立式控制柜

  • 主要特点
  • 技术参数及图纸
  • 实物照片及下载
  • 产品应用案例
  • 在线订购

  • 工艺特点及性能:


    ● 独立式电柜,不适宜并柜使用

    ● 门板离地很高,约25mm,确保开门灵活顺畅

    ● 独特的五折型材整体焊接而成的主体框架不但确保柜体的高强度而且确保柜体的防护等级达到IP56

    ● 特殊的门板方管加强系统可以用螺丝固定在门板上,便于拆卸

    ● 框架上密布的25mm 间距模数孔确保安装的灵活性、通用性

    ● 可选3.0mm的镀锌安装板可以利用塑料滑块通过导轨,从正面推入柜内,且两边有U型折边使安装板更牢固和更便于搬运

    ● 专业的不锈钢岔道锁、不锈钢承重吊环以及各种功能性的附件彰显柜体豪华品质

    客户问答:

    1.我们的机柜放置在风沙很大的户外,防护等级能够保证吗?


    答:维牧机柜已经有很多风电及光伏户外使用成功案例。没有任何问题。

    2.我们打算把机柜放置在海边及船舶上使用,担心生锈及防护问题,你们可以解决这些问题吗?

    答:没有任何问题,我们可以有各种型号的不锈钢材料可以根据使用环境来选择,同时我们所有产品都采用国外进口户外油漆。可以确保机柜不会生锈的。

    3.我们机柜内部所安装产品很重,请贵司有什么好的方法吗?

    答:我们过去帮客户设计的柜子最高承重可以达到1500公斤。

    4.贵公司KP柜与ES柜的区别?
    答:KP柜是用来并柜使用的,ES柜是单独的一个柜子使用的






    材料:
    SUS304 (其它材料型号可
    选)

    表面处理:
    拉丝,安装板则为镀锌

    防护等级:
    IP55(按GB4205-1993)

    标准配置:
    前门、背板、安装板、
    柜体、门锁、密封条

    钢板厚度:
    框架:五折型材1.5mm
    门板:2.0mm
    背板:1.5mm
    安装板:2.5mm (可选3.0mm)










    注:所有尺寸均可定制,欢迎来电或在线咨询!

  • 技术参数:

    材料:
    SUS304 (其它材料型号可选)

    表面处理:
    拉丝,安装板则为镀锌

    防护等级:
    IP55(按GB4205-1993)

    标准配置:
    前门、背板、安装板、柜体、门锁、密封条

    钢板厚度:
    框架:五折型材1.5mm 门板:2.0mm 背板:1.5mm 安装板:2.5mm (可选3.0mm)

    产品细节图纸:



    B1:总宽度
    B2:门的宽度
    B3:箱体框架内的净宽度
    B5:成排穿孔横向嵌条的长度/接连箱底和底座的两
    边固定螺丝孔之间的距离
    B6:箱门管状框架内的净宽度
    B7:箱门框架两侧成排穿孔嵌条之间的距离
    B8:两个吊环之间的距离
    B9:箱底开缝宽度
    T1:总深度
    T2:箱底成排穿孔嵌条的长度/底座固定螺丝之
    间的距离
    T3:底框内的净深度
    T4:底框深度
    T5:箱底开缝的深度
    T6:安装板深度,从149mm开始以每格25mm
    的距离进行调节
    T7:两个吊环中心点之间的距离
    H1:总高度
    H2:门和后背板的高度
    H3:箱底框架内的净高度
    H5:成排穿孔的垂直嵌条之间的高度
    H6:门框上下两根成排穿孔横嵌条之间的高度
    H7:门框内的净高度
    H8:门框上下两个螺栓之间的距离
    H9:门底到门锁中心点的距离
    F:安装板的总宽度
    G:安装板的总高度


    注:所有尺寸均可定制,欢迎来电或在线咨询!


  •

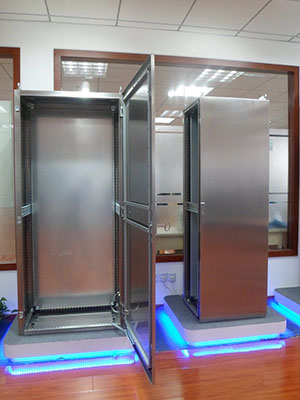

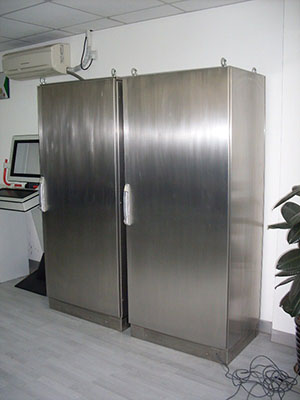

       实物图照片

               配电柜,配电柜厂家    不锈钢控制柜,控制柜
    注:所有尺寸均可定制,欢迎来电或在线咨询!
