维牧GB挂壁控制箱

  • 主要特点
  • 技术参数及图纸
  • 实物照片及下载
  • 产品应用案例
  • 在线订购

  • 控制箱配电箱工艺特点及性能:

    ● PU发泡密封条确保箱体达到IP56的防护等级

    ● 各种类型及尺寸的凸台确保进出线方便

    ● 镀锌安装板也可在箱体外做布线用

    ● 箱口多层保护槽不但起加固作用而且能
    防止门板打开时脏物和水进入箱内

    ● 带双齿锁芯的专业锁系统开和关都极为便捷






    材料:
    冷轧钢板

    表面处理:
    箱体和前门磷化底涂处理,
    外部为粉末涂层,颜色可分
    RAL7032和RAL7035两种织
    纹,安装板则为镀锌

    防护等级:
    IP56(按GB4205-1993)

    标准配置:
    门板、箱体、密封条、接地套
    件、安装板、门锁

    钢板厚度:
    箱体:1.5mm
    门板:2.0mm
    安装板:2.5mm








    注:所有尺寸均可定制,欢迎来电或在线咨询!


  • 技术参数:

    材料:
    冷轧钢板

    表面处理:
    箱体和前门磷化底涂处理,外部为粉末涂层,颜色可分RAL7032和RAL7035两种织纹,安装板则为镀锌

    防护等级:
    IP56(按GB4205-1993)

    标准配置:
    门板、箱体、密封条、接地套件、安装板、门锁

    钢板厚度:
    箱体:1.5mm   门板:2.0mm    安装板:2.5mm

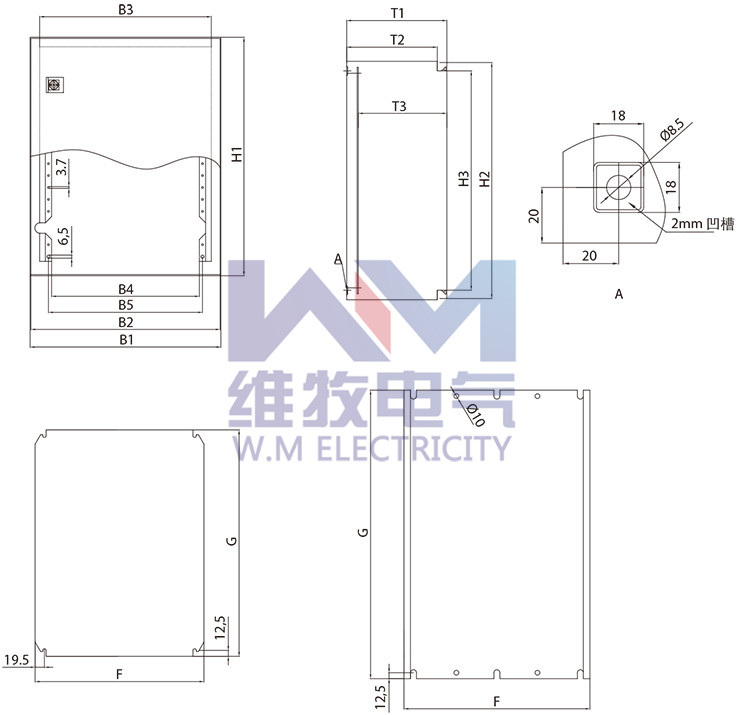

    产品细节图纸:




    B1:总宽度
    B2:门的宽度
    B3:箱体框架内的净宽度
    B4: 箱门管状框架内的净宽度
    B5: 箱门框架两侧成排穿孔嵌
    条之间的距离
    H1:总高度
    H2:门的高度
    H3:箱底框架内的净高度
    T1:总深度
    T2:箱体的深度
    T3:安装板到门板的距离
    F:安装板的总宽度
    G:安装板的总高度
    配置要求:
    1. 在GB/BGB箱高度≤500时配有一把WM小
    方锁(BGB用小圆锁);
    2. 在GB/BGB箱高度≥500时配有两把WM小
    方锁(BGB用小圆锁);
    3. 在GB/BGB箱高度≥800时配有一把WM岔
    道锁(BGB用不锈钢岔道锁),并配用带折弯
    边的安装板。

    注:所有尺寸均可定制,欢迎来电或在线咨询!

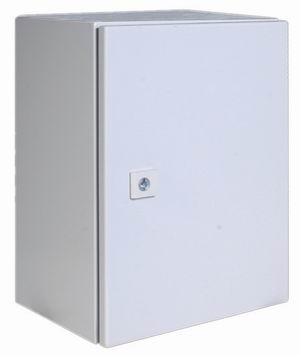

  •  实物图照片

                 配电箱厂家,上海配电箱      配电箱图片,配电箱



    注:所有尺寸均可定制,欢迎来电或在线咨询!
